插入式超聲波流量計

插入式超聲流量計：可不停產安裝和維護。采用陶瓷傳感器，使用專用鉆孔裝置進行不停產安裝。一般為單聲道測量，為了提高測量準確度，可選擇三聲道。

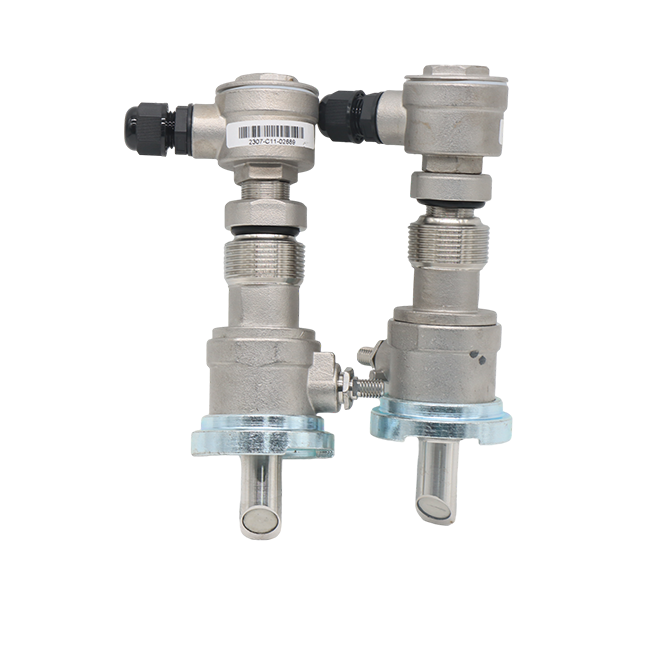

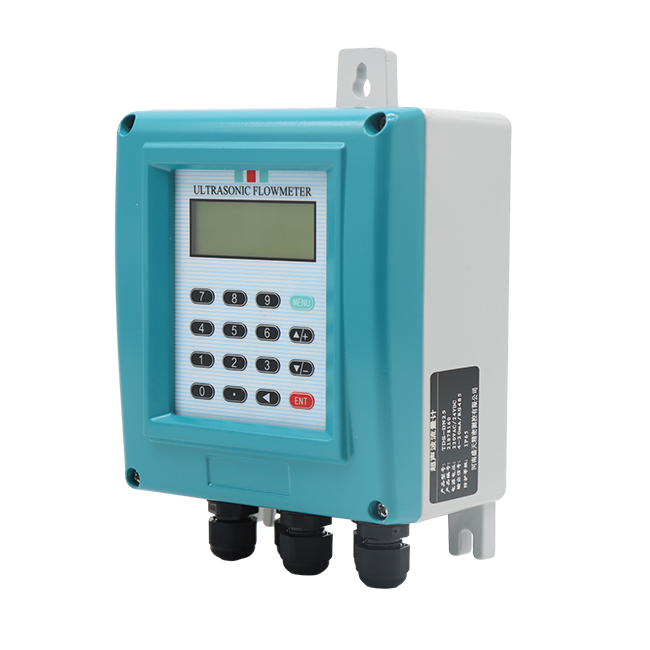

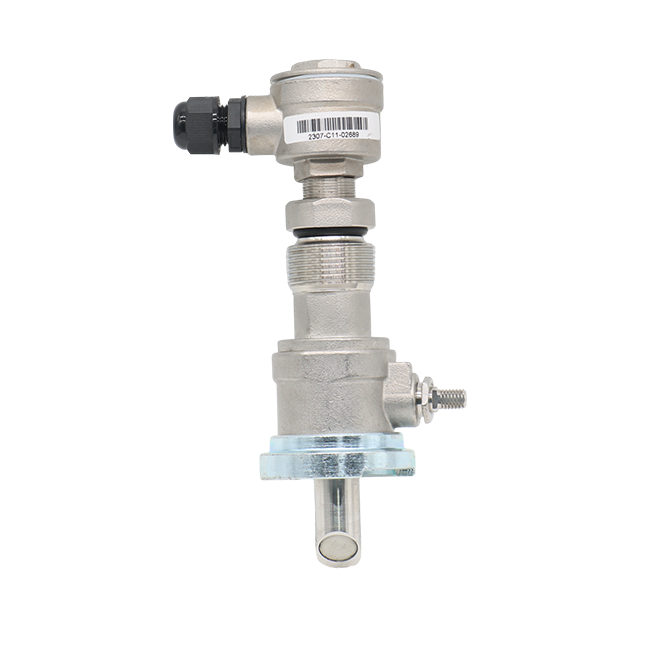

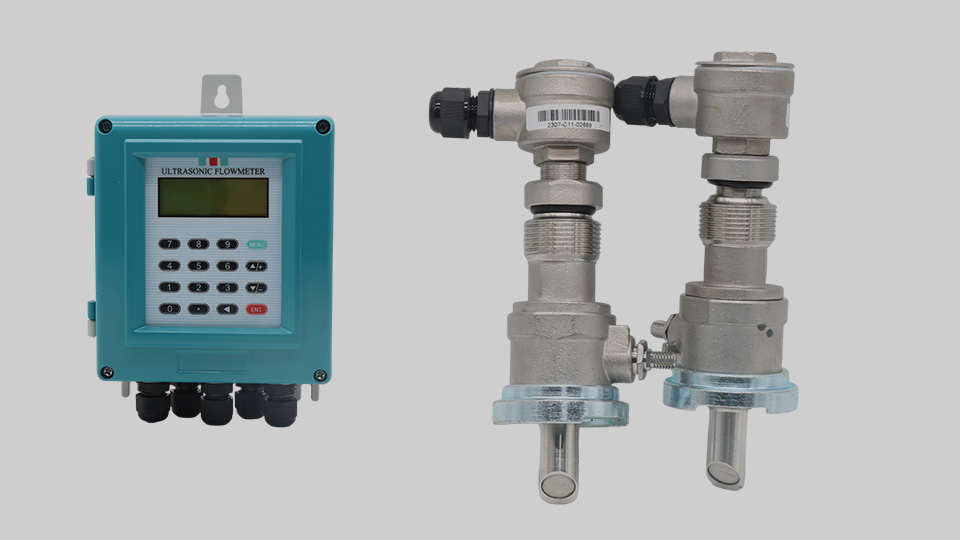

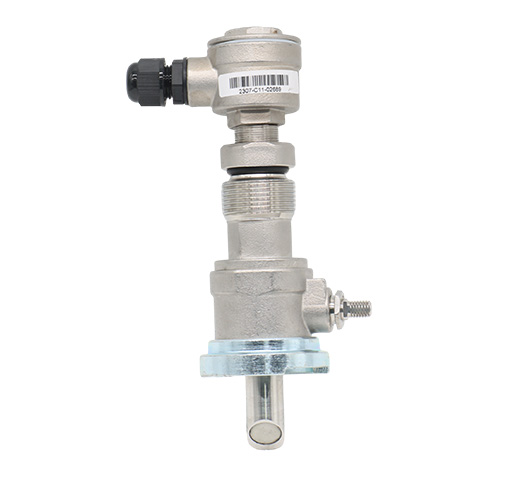

由轉化器及一對插入式傳感器組成。插入式傳感器由定位底座、球閥、傳感器芯組成。原理：超聲波穿過液體時，液體對傳插時間產生微小影響，其傳插時間的變化與液體流速成正比

獲取報價

19693786536

工作原理

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

超聲波在流動的流體中傳播時就載上流體流速的信息。因此通過接收到的超聲波就可以檢測出流體的流速，從而換算成流量。根據檢測的方式，可分為傳播速度差法、多普勒法、波束偏移法、噪聲法及相關法等不同類型的超聲波流量計。超聲波流量計是近十幾年來隨著集成電路技術迅速發展才開始應用的一種非接觸式儀表，適于測量不易接觸和觀察的流體以及大管徑流量。它與水位計聯動可進行敞開水流的流量測量。使用超聲波流量比不用在流體中安裝測量元件故不會改變流體的流動狀態，不產生附加阻力，儀表的安裝及檢修均可不影響生產管線運行因而是一種理想的節能型流量計。
用途不受溫度、壓力、密度、精度和電導率變化的影響傳感器結構簡單，無節流體，不堵塞可顯示瞬時流量、瞬時流速，正、負、凈累計量，今日流量、熱量等。記憶功能：可記憶日月年累積量及上、斷電時間。可輸入兩種電路信號（溫度、壓力、液位均可）輸出方式多種選擇：RS232485 4－20 mA0－2 mA OCT累計脈沖頻率具有網絡工作方式及自診斷故障功能可編程批量（定量）控制器
“時差法”是通過發送傳感器產生出超聲波信號并將其散發于空氣流中，信號通過管壁、流體到接收傳感器上，同時，接收傳感器發散同樣的超聲波信號，信號經過管壁、流體到發送傳感器上。此時，因為流速的存在使得時間差值，可根據時間差算出流速，進而算出流量。

產品優勢

新一代的產品繼續沿用了原先產品的操作界面，只是個別的菜單功能做了增減，同時又開發了 4 鍵盤、串口鍵盤和軟件鍵盤（通過 RS485 連接），幾種鍵盤可替換使用。
新一代產品增加了以下特點和功能：

硬件模塊化設計，生產及維修操作簡易；

內置 4M 字節數據記錄器，可記錄 20 萬行定時輸出或即時打印數據；

電氣隔離 RS485 接口，含 MODBUS、M-BUS、FUJI 等 10 多種通訊協議；

電氣隔離 0-20mA 或 4-20mA 電流環輸出，可選環路供電方式（兩線制）；

可選 HART 協議；

符合 CJ128 國家熱表標準的熱量測量功能；

8-36VDC,8-30VAC,220VAC 供電方式可選；

具有手動累積器及批量控制器等功能；

年月日累積記錄功能，可記錄前 512 天（每天）、前 128 個月（每月）的累積流量及累積熱量等數據；

記錄并查閱前 32 次上斷電時間及其它數據；

間隔可設定范圍為 1 秒到 24 小時一次的自動數據記錄或輸出功能，有多大 22 項輸出內容

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

測量精度	優于1%
重復性	優于0.2%
傳感器材質	不銹鋼和陶瓷
工作電源	220VAC（標配），110VAC（可選）
測量周期	500ms(每秒2次，每個周期采集128組數據）
電池	內置鎳氫充電電池可連續工作24小時
安裝方式	插入式安裝

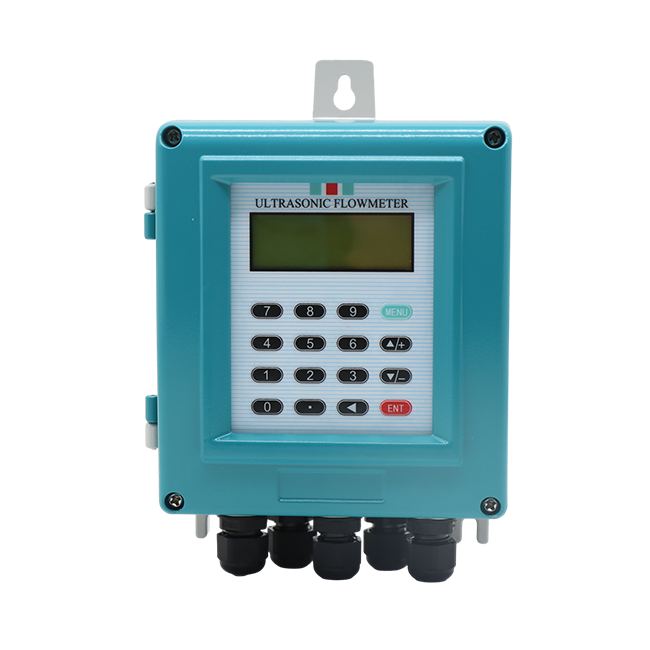

顯示	2*10漢字背光顯示器（瞬時流量、累積流量、信號狀態等）
信號輸出	隔離RS485
通訊協議	MODBUS協議，M-BUS協議，FUJI擴展協議，并兼容國內其它廠家同類產品的通訊協議
打印輸出	內置熱敏一體式打印機，實現實時或定時打印
數據存儲	選配內置存儲器（SD卡）可存儲時間、瞬時流量、累積流量、信號狀態等，并可將數據導入計算機（數據存儲與打印功能只能選其一）
熱量功能	選配PT100外夾式鉑電阻可實現熱量計量
其它功能	自診斷，提示當前工作狀態是否正常
可選配的傳感器	插入式
